Inicio » Productos » Tubo láser de CO2 - serie CL

Tubo láser de CO2

- serie CL
(Consumible para máquinas de cortado, grabado y marcado láser )

País de origen: China
Estándar del producto: Q/EFR/J 1.1-2012
Certificaciones: CE, carta técnica de la patente china

Rendimiento y aplicación
Nuestros tubos láser de CO2 de la serie CL son un accesorio para equipos láser que se caracteriza por su estabilidad, calidad y baja tasa de error.

Se aplica ampliamente en máquinas de corte, grabado y marcado por láser en diferentes industrias, a saber, publicidad, textil, materiales decorativos de construcción, etc.

Parámetros

Modelo Longitud (mm) Diámetro exterior (mm) Potencia de salida (W) Potencia máxima (W) Corriente de operación (mA) Catalizador
1600CL 1,600 ±20 Ø60 ±2 80 95 28 No
1200CL 1,200 ±20 Ø55 ±2 60 70 22 No

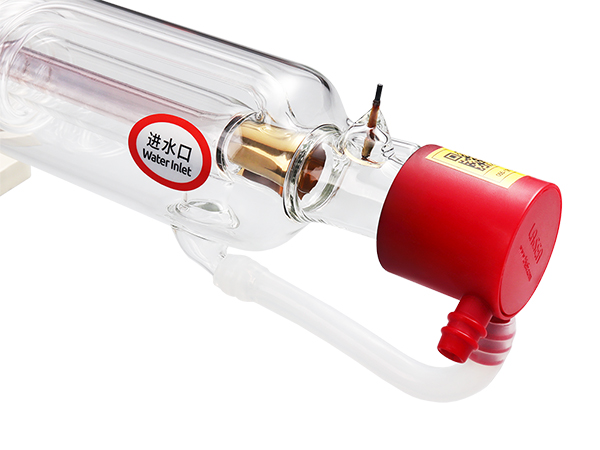

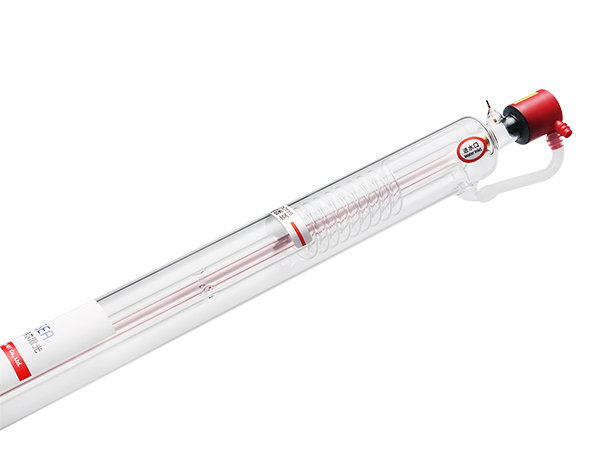

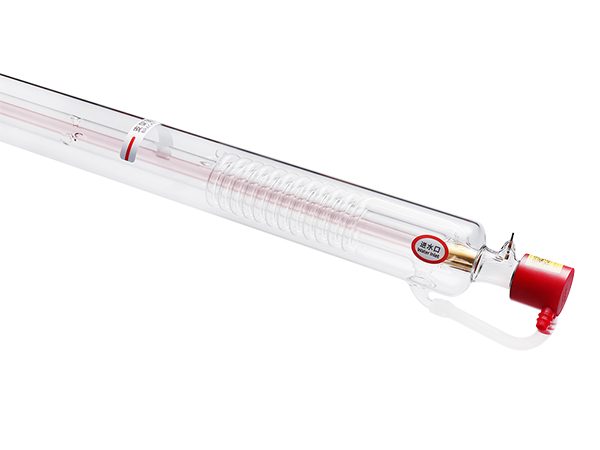

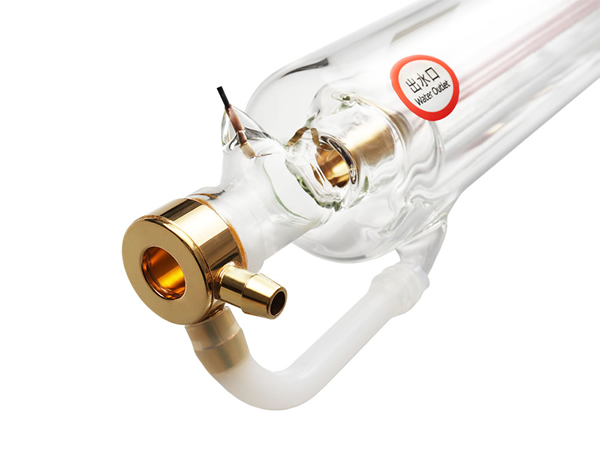

Muestrario de productos

Ventajas:
Estabilidad: Utilizamos equipo especial y el gas importado de Estados Unidos para que nuestros consumibles láser tiene una potencia estables, y se reduzca la tasa de disociación del gas, prolongando su vida útil.

Buen modo haz: El tubo láser de CO2 puede alcanzar un modo TEM00 por encima del 95%, y cuenta con un tamaño de punto láser que varía de 3-5 mm.

Gran potencia: La potencia del láser se encuentra por encima de los 70W, y la potencia de este láser de CO2 de la serie CL de 1.600mm excede los 100W.

Gran versatilidad: El aparato láser de CO2 puede utilizarse en el grabado por láser, corte por láser, perforación por láser, procesamiento de moldes por láser y muchos más.

Tubo láser de CO2 - serie CL 1600
El modelo 1600 de la serie CL de tubos láser cuenta con un pulso de alta frecuencia (bajo una corriente de 6mA), perfecto para funciones de marcado láser. Viene con la fuente de alimentación de EFR modelo PS-N80 y con un voltaje de 28KV.

Condiciones de funcionamiento
1) Agua de refrigeración:
Líquido refrigerante: agua pura
Tasa de flujo: 3-5L/min.
Temperatura estándar del agua: 10°C -40°C

2) Condiciones ambientales
Temperatura: 2°C-40°C
humedad: 10%-60%

3) Corriente de operación
Este tubo láser de CO2 una entrada de corriente de 25mA, y una corriente y corriente máxima de operación de 25mA. Si la corriente se mantuviese por debajo de los 23mA la vida útil del láser se alargaría alrededor de 3.000 horas totales de trabajo.

Tubo láser de CO2 - serie CL 1200
El modelo 1600 de la serie CL de tubos láser cuenta con un pulso de alta frecuencia (bajo una corriente de 5mA), perfecto para funciones de marcado y cortado láser. Viene con la fuente de alimentación de EFR modelo PS-N80 y con un voltaje de 19KV.

Condiciones de funcionamiento
1) Agua de refrigeración:
Líquido refrigerante: agua pura
Tasa de flujo: 3-5L/min.
Temperatura estándar del agua: 10°C -40°C

2) Condiciones ambientales
Temperatura: 2°C-40°C
humedad: 10%-60%

3) Corriente de operación:
Este tubo láser de CO2 una entrada de corriente de 22mA, y corriente máxima de operación de 22mA. Si la corriente se mantuviese por debajo de los 22mA la vida útil del láser es de 3.000 horas totales de trabajo.

El funcionamiento incorrecto del tubo láser de CO2 puede resultar en diferentes consecuencias, incluyendo un cambio en el color del electrodo negativo después de su uso a largo plazo sobre la corriente, y acortar significativamente su vida útil.

Consejos para su limpieza: Por favor, no use bastoncillos algodón u otros trapos para fregar la lente del tubo láser CO2. Hacerlo afectará a su potencia de salida.

Limpieza de la lente o ventana paso por paso
1. Cuando la lente este sucia, desconecte el tubo láser.
2. Use un soplador de aire para limpiar el polvo que pueda haber en la lente.
3. Utilice una jeringa para pulverizar un poco de etanol en la lente.
4. Después que el etanol se seque/evapore, encienda de nuevo el láser.
5. Si los pasos anteriores no funcionan, contacte con un profesional, el que usará un bastoncillo de algodón impregnado en etanol para limpiar la lente en círculos desde el interior hacia afuera.

El mejor método es proteger la lente de contaminación y polvo.

Aviso especial
1. No use acetona para limpiar el vidrio.
2. No mueva los dos tornillos de fijación en ambos extremos del tubo de láser, de lo contrario, la potencia de salida disminuirá, y el tubo de láser podría rayarse.
3. Al probar el punto de luz en el vidrio orgánico, manténgalo a 300mm alejado de la lente.

Seguridad: El dispositivo láser de CO2 de vidrio genera luz invisible, por lo que es imperativo el uso de protección ocular cuando opere con el láser. Una señal de seguridad para alta tensión está marcado en el polo positivo.

Requisitos de empaque y transporte: Al empaquetar y enviar los tubos láser de CO2, por favor, drene el líquido refrigerante y cubra los extremos de los tubo con las bolsas de plástico para protegerlos del polvo. Para su almacenamiento, la temperatura ambiental requerida es de 2-40 ℃ y que la humedad oscile entre 10-60%.

Debe usarse cintas adhesivas y esponjas para fijar los tubos láser y evitar el deslizamiento durante su transporte. Se recomienda el uso de una esponja de 70 mm debe ser de uso en el extremo de la lente, y una esponja de 50 mm al final del espejo reflectante.

Tamaño del paquete

Modelo del tubo láser 1200CL
Cantidad de tubos láser 1 1 2 4 6 8 10 12
Peso neto del producto (Kg) 1.7kg 1.7kg 3.4kg 6.8kg 10.2kg 13.6kg 17kg 20.4kg
Capacidad de la caja de cartón 1 tubo láser, caja pequeña 1 tubo láser, caja grande 2 tubos láser 4 tubos láser 6 tubos láser 4 tubos láser +4 tubos láser 4 tubos láser + 6 tubos láser 6 tubos láser + 6 tubos láser
Tamaño de la caja de cartón (L×A×H) 131×16.5×12.5 141×25×21 141×42×21 141×42×34 141×42×47.5 / / /
Tamaño de la caja de cartón (con esponja) (L×A×H) 131×24.5×20.5 141×33×29 141×50×29 141×50×42 141×50×55.5 / / /
Peso bruto del producto (Kg) 2.5kg 4kg 7kg 12.6kg 17.9kg 24kg 29.5kg 34.8kg
Modelo del tubo láser 1600CL
Cantidad de tubos láser 1 1 2 4 6 8 10 12
Peso neto del producto (Kg) 2.45kg 2.45kg 4.9kg 9.8kg 14.7kg 19.6kg 24.5kg 39.2kg
Capacidad de la caja de cartón 1 tubo láser, caja pequeña 1 tubo láser, caja grande 2 tubos láser 4 tubos láser 6 tubos láser 4 tubos láser +4 tubos láser 4 tubos láser + 6 tubos láser 6 tubos láser + 6 tubos láser
Tamaño de la caja de cartón (L×A×H) 168×16×12 179×25×21 179×42×21 179×42×34 179×42×48 / / /
Tamaño de la caja de cartón (con esponja) (L×A×H) 168×24×20 179×33×29 179×50×29 179×50×42 179×50×56 / / /
Peso bruto del producto (Kg) 4.0kg 5.75kg 10.3kg 14.95kg 21kg 29kg 35kg 41kg

Note
1. Error de tamaño de la caja de cartón: ±1cm
2. Error de peso bruto: ±1 kg

Garantía de calidad
Vida de servicio: 3.000 horas
Garantía: 120 días

1. Durante los primeros 90 días desde la fecha de salida de fábrica en la etiqueta, cambiamos de forma gratuita el tubo si la potencia es inferior al 80% de la potencia nominal siempre y cuando los operarios hayan seguido las normas de uso explicadas en el manual. El tubo láser reemplazado cuenta con la misma garantía que un producto nuevo. El flete de transporte individual va a cargo del cliente. Si la estructura del tubo láser está dañada o ha sido sustituida, no nos hacemos responsables.

2. Desde el día 91 hasta el día 180 (desde la fecha de salida de fábrica que se encuentra en la etiqueta), reparamos y sustituimos de forma gratuita el tubo si la potencia es inferior al 75% de la potencia nominal siempre y cuando los operarios hayan seguido las normas de uso explicadas en el manual. El tubo láser reemplazado o reparado cuenta con la misma garantía que un producto nuevo. El flete de transporte individual va a cargo del cliente. Si la estructura del tubo láser está dañada o ha sido sustituida, no nos hacemos responsables

3. No nos hacemos responsables de los daños producidos debidos al mal uso de los tubos.
