Inicio » Productos » Tubo láser de CO2 - serie F

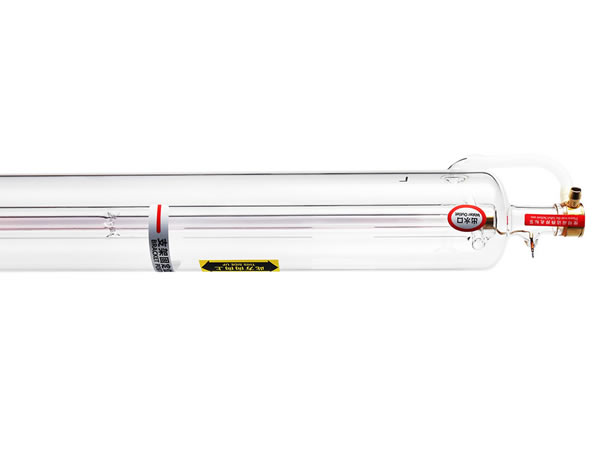

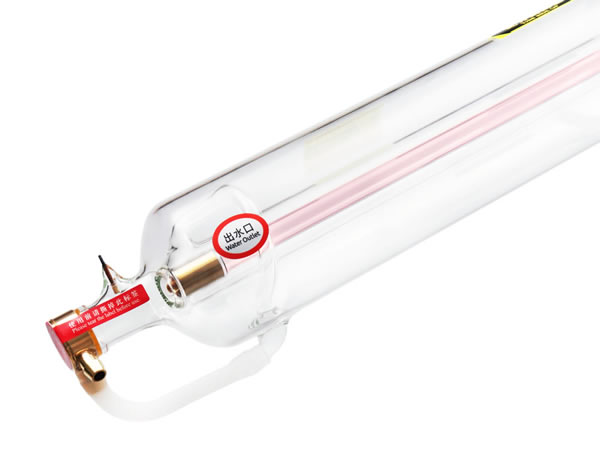

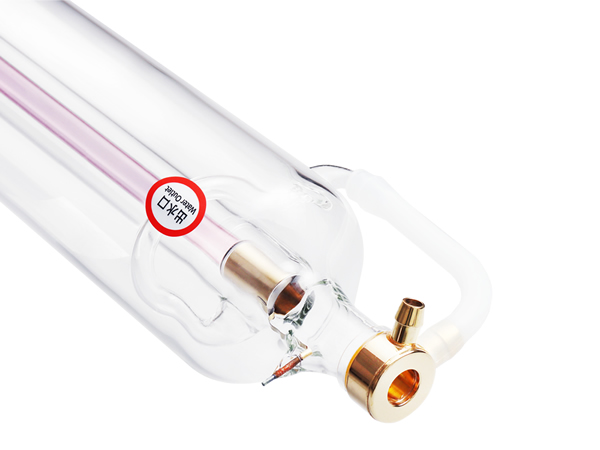

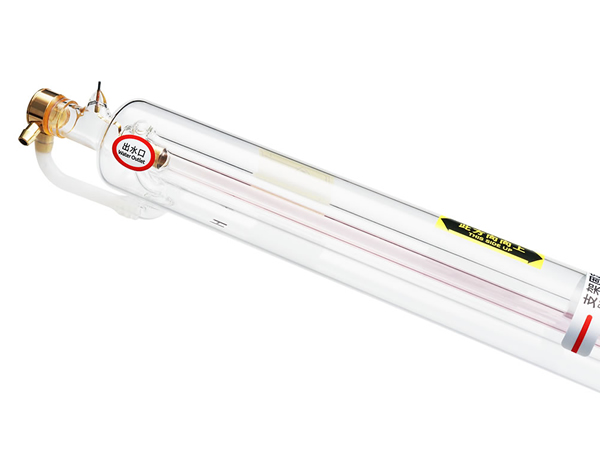

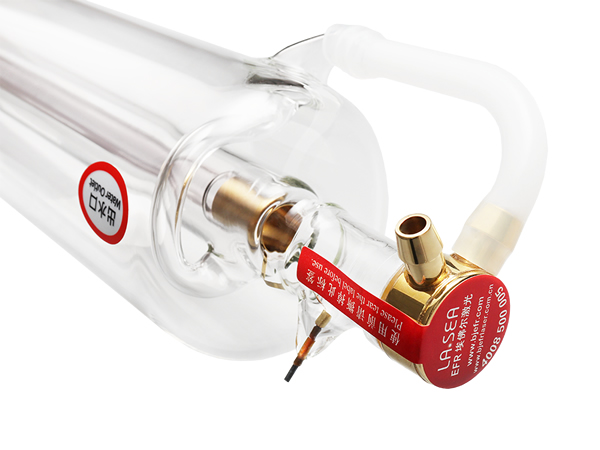

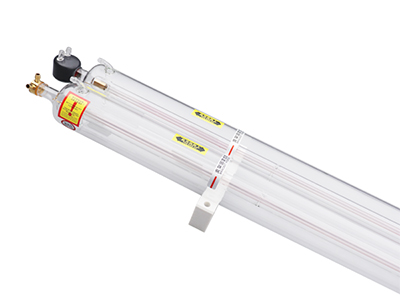

Tubo láser de CO2

- serie F
(Accesorio de máquina láser)

País de origen: China
Estándar del producto: Q/EFR/J 1.1-2012
Certificaciones: CE, carta técnica de la patente china

Sumario
Los tubos láser de la serie F son una versión mejorada de los accesorios comunes para máquinas láser. Están equipados con tubos de descarga importados desde Alemania. Estos tubos de descarga han sido galvanizados con un catalizador.

La potencia de los tubos láser de este modelo llega a 200W, lo que es un 30% as de los tubos convencionales. Al igual que las series ZN y ZX, este tubo láser de CO2 cuenta con rayo láser estable, gran durabilidad, hasta 6.000 horas y un tamaño compacto.

Parámetros

Modelo Longitud (mm) Diámetro exterior (mm) Potencia de salida (W) Potencia máxima (W) Corriente de operación (mA) Catalizador
F2 1,250 ±2 Ø80 ±2 80 95 28
F4 1,450 ±2 Ø80 ±2 100 120 30
F6 1,650 ±2 Ø80 ±2 130 150 30
F8 1,850 ±2 Ø80 ±2 150 180 30
F10 2,050 ±2 Ø80 ±2 180 200 30

Muestrario de productos

Ventajas
Gran potencia: Equipado con un tubo de descarga alemán galvanizado con un catalizador, esta pieza de repuesto de máquina láser ofrece una potencia un 30% superior al resto de tubos láser del mismo tamaño, con una potencia total de 200 W.

Estabilidad: Nuestros controles de calidad garantizan la estabilidad y fiabilidad de nuestros tubos láser de CO2.

Larga vida útil: Más de 6.000 horas de uso.

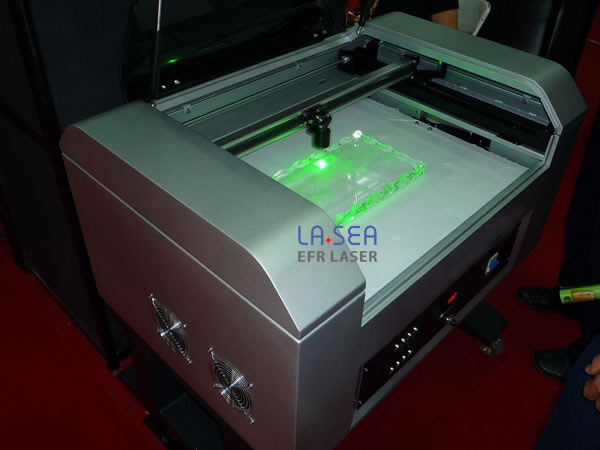

Rendimiento y aplicación: Estos tubos láser de dióxido de carbono de 200W son una parte fundamental de la maquinaria de procesado óptico, a saber, máquinas láser de grabado, máquinas de corte láser, máquinas de marcado y grabado láser y otros equipos láser.

Gracias a sus características y versatilidad este producto láser es usado en máquinas de corte, grabado y marcado en cuero, tela, papel, y otros materiales en la industria de empaquetamiento, textil, publicidad, decoración de edificios, etc.

Cortado: Los tubos láser de CO2 F6, F8, y F10 CO2 pueden usarse en el corte de diferentes materiales utilizados en la industria de la publicidad, exposiciones, decoración, textil, artículos de cuero y muchos más.

Grabado: Los tubos láser de CO2 F2 y F4 son ideales para funciones de grabado en diferentes materiales, usando una corriente de 5mA. (El modelo F2 requiere una corriente de 4mA).

Condiciones de funcionamiento
Agua de refrigeración:
Líquido refrigerante: agua limpia;
Tasa de flujo: 3-5L/min. (Tubos láser ZN-1250 CO2 cuenta con un flujo de 2-5L/min.); Temperatura estándar del agua: 10℃-40℃
Condiciones ambientales: temperatura: 2℃ -40℃; humedad: 10-60%

Corriente de operación

Modelo Corriente de entrada Corriente máxima de operación Corriente máxima de operación prolongada Vida de servicio Fuente de alimentación EFR compatible Tensión de arranque
F2 28mA 28mA e inferior 25mA e inferior 6,000 horas
(corriente de operación
≤ 25mA)
PS-N80 19KV
F4 30mA 30mA e inferior 28mA e inferior 6,000 horas
(corriente de operación
≤ 28mA)
PS-N100 24KV
F6 30mA 30mA e inferior 28mA e inferior 6,000 horas
(corriente de operación
≤ 28mA)
PS-N150 28KV
F8 30mA 30mA e inferior 28mA e inferior 6,000 horas
(corriente de operación
≤ 28mA)
PS-N150 30KV
F10 30mA 30mA e inferior 28mA e inferior 6,000 horas
(corriente de operación
≤ 28mA)
PS-N150 30KV

Las corrientes citadas en el cuadro anterior deben ser las corrientes reales mostrados en el amperímetro.

El funcionamiento incorrecto del tubo láser de CO2 puede resultar en diferentes consecuencias, incluyendo un cambio en el color del electrodo negativo después de su uso a largo plazo sobre la corriente, y acortar significativamente su vida útil.

Consejos para su limpieza: Por favor, no use bastoncillos algodón u otros trapos para fregar la lente del tubo láser CO2. Hacerlo afectará a su potencia de salida.

Limpieza de la lente o ventana paso por paso
1. Cuando la lente este sucia, desconecte el tubo láser.
2. Use un soplador de aire para limpiar el polvo que pueda haber en la lente.
3. Utilice una jeringa para pulverizar un poco de etanol en la lente.
4. Después que el etanol se seque/evapore, encienda de nuevo el láser.
5. Si los pasos anteriores no funcionan, contacte con un profesional, el que usará un bastoncillo de algodón impregnado en etanol para limpiar la lente en círculos desde el interior hacia afuera.

El mejor método es proteger la lente de contaminación y polvo.

Aviso especial
1. No use acetona para limpiar el vidrio.
2. No mueva los dos tornillos de fijación en ambos extremos del tubo de láser, de lo contrario, la potencia de salida disminuirá, y el tubo de láser podría rayarse.
3. Al probar el punto de luz en el vidrio orgánico, manténgalo a 300mm alejado de la lente.

Seguridad: Eldispositivo láser de CO2 de vidrio genera luz invisible, por lo que es imperativo el uso de protección ocular cuando opere con el láser. Una señal de seguridad para alta tensión está marcado en el polo positivo.

Requisitos de empaque y transporte: Al empaquetar y enviar los tubos láser de CO2, por favor, drene el líquido refrigerante y cubra los extremos de los tubo con las bolsas de plástico para protegerlos del polvo. Para su almacenamiento, la temperatura ambiental requerida es de 2-40 ℃ y que la humedad oscile entre 10-60%.

Debe usarse cintas adhesivas y esponjas para fijar los tubos láser y evitar el deslizamiento durante su transporte. Se recomienda el uso de una esponja de 70 mm debe ser de uso en el extremo de la lente, y una esponja de 50 mm al final del espejo reflectante.

Tamaño del paquete

Modelo del tubo láser F2
Cantidad de tubos láser 1 1 2 4 6 8 10 12
Peso neto del producto (Kg) 2.5kg 2.5kg 5kg 10kg 15kg 20kg 25kg 30kg
Capacidad de la caja de cartón 1 tubo láser, caja pequeña 2 tubos láser 4 tubos láser 6 tubos láser 4 tubos láser +4 tubos láser 4 tubos láser + 6 tubos láser 6 tubos láser + 6 tubos láser
Tamaño de la caja de cartón (L×A×H) 131×18.5×14.5 141×26×23 141×47×23 141×47×38 141×47×52 / / /
Tamaño de la caja de cartón
(con esponja) (L×A×H)
141×26.5×22.5 141×34×31 141×55×31 141×55×46 141×55×60 / / /
Peso bruto del producto (Kg) 3.8kg 5.25kg 10kg 18.3kg 25.7kg 35.5kg 43kg 50.5kg
Modelo del tubo láser F4
Cantidad de tubos láser 1 1 2 4 6 8 10 12
Peso neto del producto (Kg) 2.8kg 2.8kg 5.6kg 11.2kg 16.8kg 22.4kg 28kg 33.6kg
Capacidad de la caja de cartón 1 tubo láser, caja pequeña 1 tubo láser, caja grande 2 tubos láser 4 tubos láser 6 tubos láser 4 tubos láser +4 tubos láser 4 tubos láser + 6 tubos láser 6 tubos láser + 6 tubos láser
Tamaño de la caja de cartón (L×A×H) 151×18.5×14.5 161×26×23 161×47×23 161×47×38 161×47×52 / / /
Tamaño de la caja de cartón
(con esponja) (L×A×H)
161×26.5×22.5 161×34×31 161×55×31 161×55×46 161×55×60 / / /
Peso bruto del producto (Kg) 4.1kg 5.6kg 11kg 19.5kg 28.5kg 38kg 47kg 55.5kg
Modelo del tubo láser F6
Cantidad de tubos láser 1 1 2 4 6 8 10 12
Peso neto del producto (Kg) 3.2kg 3.2kg 6.4kg 12.8kg 19.2kg 25.6kg 32kg 38.4kg
Capacidad de la caja de cartón 1 tubo láser, caja pequeña 1 tubo láser, caja grande 2 tubos láser 4 tubos láser 6 tubos láser 4 tubos láser +4 tubos láser 4 tubos láser + 6 tubos láser 6 tubos láser + 6 tubos láser
Tamaño de la caja de cartón (L×A×H) 171×18.5×14.5 181×26×23 181×47×23 181×47×38 181×47×52 / / /
Tamaño de la caja de cartón
(con esponja) (L×A×H)
181×26.5×22.5 181×34×31 181×55×31 181×55×46 181×55×60 / / /
Peso bruto del producto (Kg) 4.65kg 6.5kg 12.1kg 22.kg 32.1kg 43kg 53.5kg 63kg
Modelo del tubo láser F8
Cantidad de tubos láser 1 1 2 4 6 8 10 12
Peso neto del producto (Kg) 3.95kg 3.95kg 7.9kg 15.8kg 23.7kg 31.6kg 39.5kg 47.4kg
Capacidad de la caja de cartón 1 tubo láser, caja pequeña 1 tubo láser, caja grande 2 tubos láser 4 tubos láser 6 tubos láser 4 tubos láser+4 tubos láser 4 tubos láser+ 6 tubos láser 6 tubos láser+ 6 tubos láser
Tamaño de la caja de cartón (L×A×H) 191×18.5×14.5 200×26×23 200×47×23 200×47×38 200×47×52 / / /
Tamaño de la caja de cartón
(con esponja) (L×A×H)
200×26.5×22.5 200×34×31 200×57×31 200×57×46 200×57×60 / / /
Peso bruto del producto (Kg) 5.55kg 7.5kg 13.8kg 25.8kg 37.7kg 50.3kg 62.5kg 74.6kg
Modelo del tubo láser F10
Cantidad de tubos láser 1 1 2 4 6 8 10 12
Peso neto del producto (Kg) 4.0kg 3.95kg 7.9kg 15.8kg 23.7kg 31.6kg 39.5kg 47.4kg
Capacidad de la caja de cartón 1 tubo láser, caja pequeña 1 tubo láser, caja grande 2 tubos láser 4 tubos láser 6 tubos láser 4 tubos láser +4 tubos láser 4 tubos láser+ 6 tubos láser 6 tubos láser + 6 tubos láser
Tamaño de la caja de cartón (L×A×H) 211×18.5×14.5 220×26×23 220×47×23 220×47×38 220×47×52 / / /
Tamaño de la caja de cartón
(con esponja) (L×A×H)
211×26.5×22.5 220×34×31 220×55×31 220×55×46 220×55×60 / / /
Peso bruto del producto (Kg) 5.8kg 8kg 15kg 27kg 39kg 53kg 65kg /

Garantía de calidad
Vida de servicio: 6,000 horas
Garantía: 300 días

1. Durante la primera mitad del periodo de garantía (150 días) desde la fecha de salida de fábrica en la etiqueta, cambiamos de forma gratuita el tubo si la potencia es inferior al 80% de la potencia nominal siempre y cuando los operarios hayan seguido las normas de uso explicadas en el manual. El tubo láser reemplazado cuenta con la misma garantía que un producto nuevo. El flete de transporte individual va a cargo del cliente. Si la estructura del tubo láser está dañada o ha sido sustituida, no nos hacemos responsables.

2. Desde el día 151 hasta el día 180 (desde la fecha de salida de fábrica que se encuentra en la etiqueta), reparamos y sustituimos de forma gratuita el tubo si la potencia es inferior al 75% de la potencia nominal siempre y cuando los operarios hayan seguido las normas de uso explicadas en el manual. El tubo láser reemplazado o reparado cuenta con la misma garantía que un producto nuevo. El flete de transporte individual va a cargo del cliente. Si la estructura del tubo láser está dañada o ha sido sustituida, no nos hacemos responsables

3. No nos hacemos responsables de los daños producidos debidos al mal uso de los tubos.
