Inicio » Productos » Tubo láser de CO2 serie ZS

Tubo láser de CO2

serie ZS
(Accesorio láser para equipos láser)

País de origen: China
Estándar del producto: Q/EFR/J 1.1-2015
Certificados: Certificado CE, carta de patente técnica china

Características del tubo láser CO2 serie ZS

1. Fiabilidad: Tubo de vidrio bruto de descarga importado de Alemania. Inspeccionamos el tubo de vidrio para garantizar su alta calidad. El tubo láser CO2 destaca por su alta resistencia a las fugas.

2. Gran potencia: Configurado con los espejos reflectores y ventana US II-VI este tubo láser alcanza los 190W de potencia máxima, lo que representa un 40% más que los demás tubos láser de las mismas características y tamaño.

3. Larga vida útil: Más de 10.000 horas de uso.

4. Gran haz: El tubo láser de CO2 190W tiene una cavidad óptica ajustable, un haz láser de gran calidad y una potencia estable.

Parámetros

Modelo Longitud (mm) Diámetro exterior (mm) Potencia de salida (W) Potencia máxima (W) Corriente de operación (mA) Catalizador
ZS-1250 1,250 ±20 Ø80 ±2 90 95 25
ZS-1450 1,450 ±20 Ø80 ±2 110 120 28
ZS-1650 1,650 ±20 Ø80 ±2 140 150 28
ZS-1850 1,850 ±20 Ø80 ±2 160 180 28
ZS-2050 2,050 ±20 Ø80 ±2 180 190 28

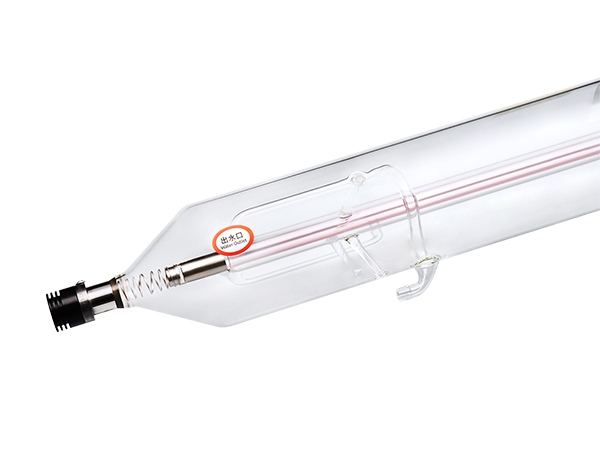

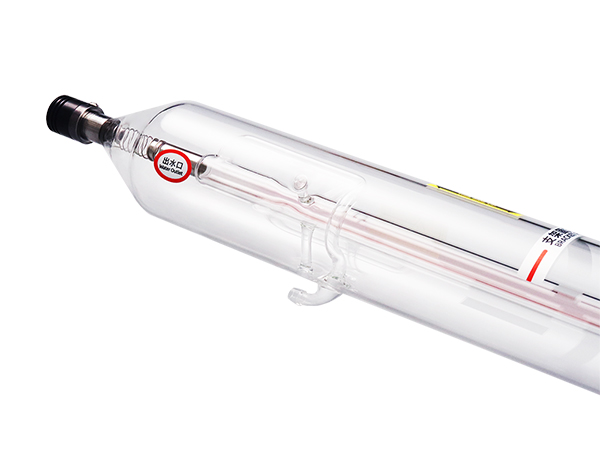

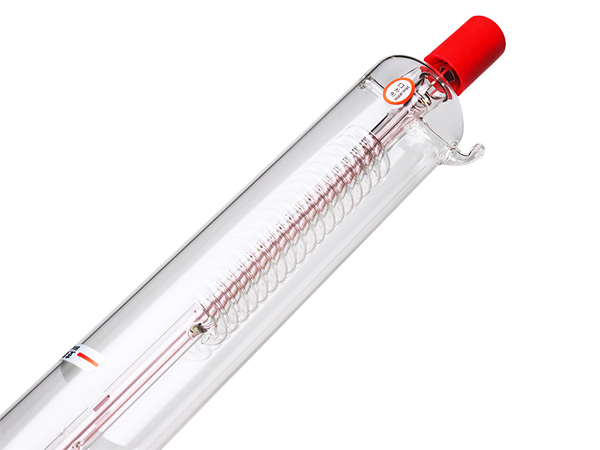

Muestrario de productos

Rendimiento y aplicación

Estos tubos láser de CO2 de EFR tienen una gran potencia, durabilidad y estabilidad. Cuentan también con un punto de luz pequeño y son usados en su mayoría como accesorios de máquinas de cortado por láser, máquinas de grabado y máquinas de marcado por láser. Estos consumibles de láser son reconocidos por su calidad por numerosas industrias, desde el corte, grabado y marcado de asientos para vehículos, productos de cuero, textil e incluso papel, y otras muchas aplicaciones.

Cortado: Los tubos láser ZS-1650 y ZS-1850 de CO2 pueden usarse para el cortado de diferentes materiales utilizados en la industria de la publicidad, exposiciones, decoración, textil, artículos de cuero y muchos más.

Grabado: Los tubos láser ZS-1650 y ZS-1850 de CO2 pueden lograr un pulso de alta frecuencia para el grabado, bajo condiciones de pre ionización.

Condiciones de funcionamiento
Agua de refrigeración
Líquido refrigerante: agua limpia
Tasa de flujo: 3-5L/min. (Tubos láser ZS-1250 CO2 cuenta con un flujo de 2-5L/min.)
Temperatura estándar del agua: 10℃-40℃
Condiciones ambientales: temperatura: 2℃ -40℃
Humedad: 10-60%

Corriente de operación

Modelo Corriente de entrada Corriente de operación máxima Corriente máxima en operaciones prolongadas Vida de servicio Fuente de alimentación EFR compatible Tensión de arranque
ZS-1250 28mA 28mA e inferior 25mA e inferior 10,000 horas (corriente de operación ≤ 25mA) PS-N80 19 KV
ZS-1450 30mA 30mA e inferior 28mA e inferior 10,000 horas (corriente de operación ≤ 28mA) PS-N100 24 KV
ZS-1650 30mA 30mA e inferior 28mA e inferior 10,000 horas (corriente de operación ≤ 28mA) PS-N150 28KV
ZS-1850 30mA 30mA e inferior 28mA e inferior 10,000 horas (corriente de operación ≤ 28mA) PS-N150 28KV
ZS-2050 30mA 30mA e inferior 28mA e inferior 10,000 horas (corriente de operación ≤ 28mA) PS-N150 28KV

Las corrientes anteriores se basan en las corrientes que se muestran en el amperímetro, que está conectado en serie con el amperímetro.

**Nota: El tubo láser de uso médico e industrial utiliza una corriente de operación no superior a 28mA y proporciona una vida de servicio de hasta 10.000 horas.

Si el tubo de vidrio láser se usa incorrectamente a largo plazo, con corrientes por encimas de las citadas, el color del electrodo negativo cambiara y la vida útil del aparato se verá reducida significativamente.

Por favor, cubra la carcasa de protección de alta presión con una envoltura de plástico para evitar que el polvo entre en contacto con los electrodos interiores.

Consejos para su limpieza: Por favor, no use bastoncillos algodón u otros trapos para fregar la lente del tubo láser CO2. Hacerlo afectará a su potencia de salida.

Limpieza de la lente o ventana paso por paso
1. Cuando la lente este sucia, desconecte el tubo láser.
2. Use un soplador de aire para limpiar el polvo que pueda haber en la lente.
3. Utilice una jeringa para pulverizar un poco de etanol en la lente.
4. Después que el etanol se seque/evapore, encienda de nuevo el láser.
5. Si los pasos anteriores no funcionan, contacte con un profesional, el que usará un bastoncillo de algodón impregnado en etanol para limpiar la lente en círculos desde el interior hacia afuera.

El mejor método es proteger la lente de contaminación y polvo.

Aviso especial
1. No use acetona para limpiar el vidrio.
2. No mueva los dos tornillos de fijación en ambos extremos del tubo de láser, de lo contrario, la potencia de salida disminuirá, y el tubo de láser podría rayarse.
3. Al probar el punto de luz en el vidrio orgánico, manténgalo a 300mm alejado de la lente.

Seguridad: El dispositivo láser de CO2 de vidrio genera luz invisible, por lo que es imperativo el uso de protección ocular cuando opere con el láser. Una señal de seguridad para alta tensión está marcado en el polo positivo.

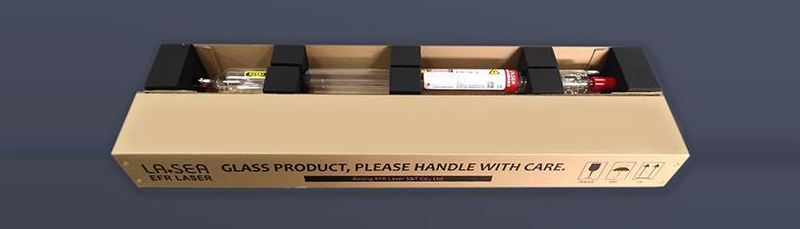

Requisitos de empaque y transporte: Al empaquetar y enviar los tubos láser de CO2, por favor, drene el líquido refrigerante y cubra los extremos de los tubo con las bolsas de plástico para protegerlos del polvo. Para su almacenamiento, la temperatura ambiental requerida es de 2-40 ℃ y que la humedad oscile entre 10-60%.

Debe usarse cintas adhesivas y esponjas para fijar los tubos láser y evitar el deslizamiento durante su transporte. Se recomienda el uso de una esponja de 70 mm debe ser de uso en el extremo de la lente, y una esponja de 50 mm al final del espejo reflectante.

Tamaño del paquete

Modelo del tubo láser ZS-1250 ZS-1450 ZS-1650 ZS-1850 ZS-2050
Cantidad de tubos láser 1 1 1 1 1
Peso neto del producto (Kg) 2.66kg 3.1kg 3.6kg 3.95kg 4.4kg
Capacidad de la caja de cartón 1 tubo láser (caja de cartón grande para transporte aéreo)
Tamaño de la caja de cartón (L×A×H) 141×32×32 161×32×32 179×32×32 199×32×32 219×32×32
Tamaño de la caja de cartón (con esponja) (L×A×H) 141×40×40 161×40×40 179×40×40 199×40×40 220×40×40
Peso bruto del producto (Kg) 6.2kg 6.8kg 7.5kg 8.1kg 8.9kg

Garantía de calidad
Vida de servicio: 10,000 horas
Garantía: 300 días

1. Durante la primera mitad del periodo de garantía desde la fecha de salida de fábrica en la etiqueta, cambiamos de forma gratuita el tubo si la potencia es inferior al 80% de la potencia nominal siempre y cuando los operarios hayan seguido las normas de uso explicadas en el manual. El tubo láser reemplazado cuenta con la misma garantía que un producto nuevo. El flete de transporte individual va a cargo del cliente. Si la estructura del tubo láser está dañada o ha sido sustituida, no nos hacemos responsables.

2. Durante la segunda mitad del periodo de garantía, reparamos y sustituimos de forma gratuita el tubo si la potencia es inferior al 75% de la potencia nominal siempre y cuando los operarios hayan seguido las normas de uso explicadas en el manual. El tubo láser reemplazado o reparado cuenta con la misma garantía que un producto nuevo. El flete de transporte individual va a cargo del cliente. Si la estructura del tubo láser está dañada o ha sido sustituida, no nos hacemos responsables

3. No nos hacemos responsables de los daños producidos debidos al mal uso de los tubos.
